Plattenspieler – Konstruktionsprinzipien

Plattenspieler – grundsätzliche Konstruktionsprinzipien

Das nahezu für unmöglich gehaltene weltweite Vinyl-Revival der letzten Jahre hat uns in der Folge eine nie gekannte Auswahl an neuen Plattenspielermodellen beschert. War das Gros der Modelle früher für einen breiten Massenmarkt gemacht, konzentrieren sich heute immer mehr Hersteller auf äußerst hochwertige (und hochpreisige) Konstruktionen.

Gleich geblieben sind seit dem Goldenen Vinyl-Zeitalter (das sind vor allem die 1970er Jahre) die grundsätzlichen Konstruktionsprinzipien. Diese nehmen vor allem auf unterschiedliche Art und Weise Rücksicht auf die Bekämpfung von Resonanzen und auf Kräfte, die von außen auf den Plattenspieler einwirken und die Musikwiedergabe stören könnten (z. B. Trittschall).

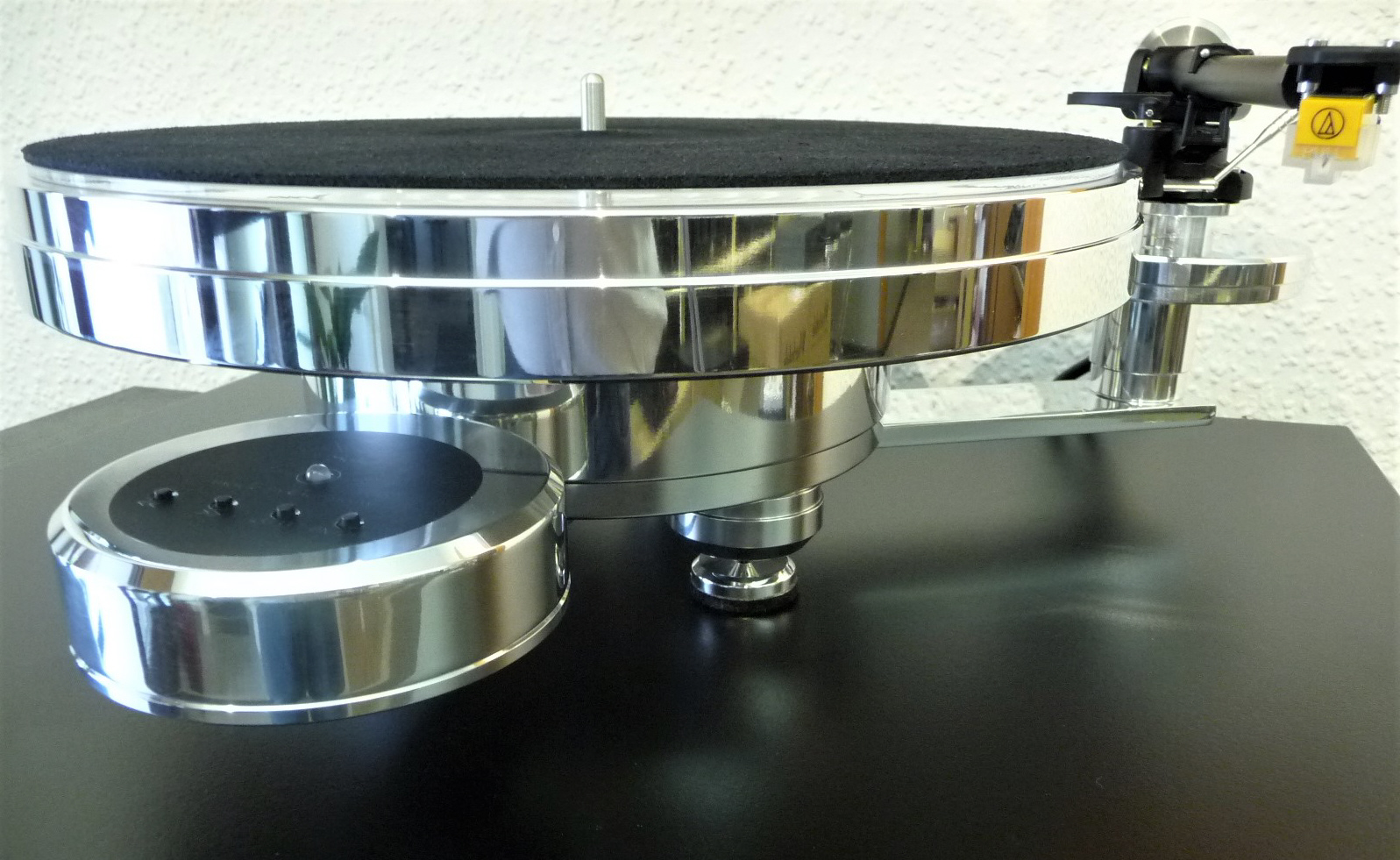

Masselaufwerke:

Das hohe Gewicht von Plattenteller und Basis (Geräte mit über 50 kg sind keine Seltenheit) sollen „Ruhe“ ins Klangbild bringen und Fremdeinflüsse durch die Trägheit der Masse absorbieren.

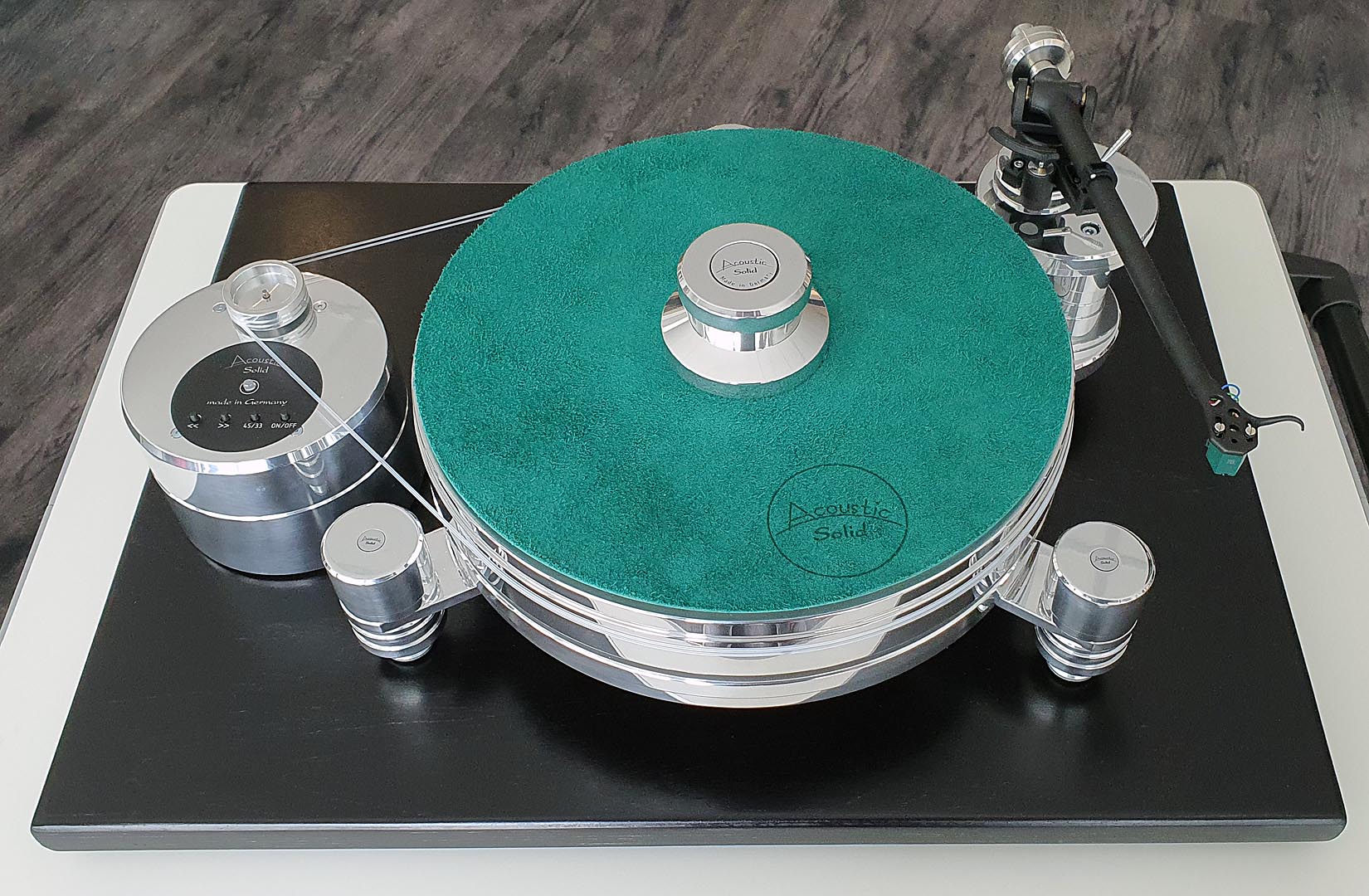

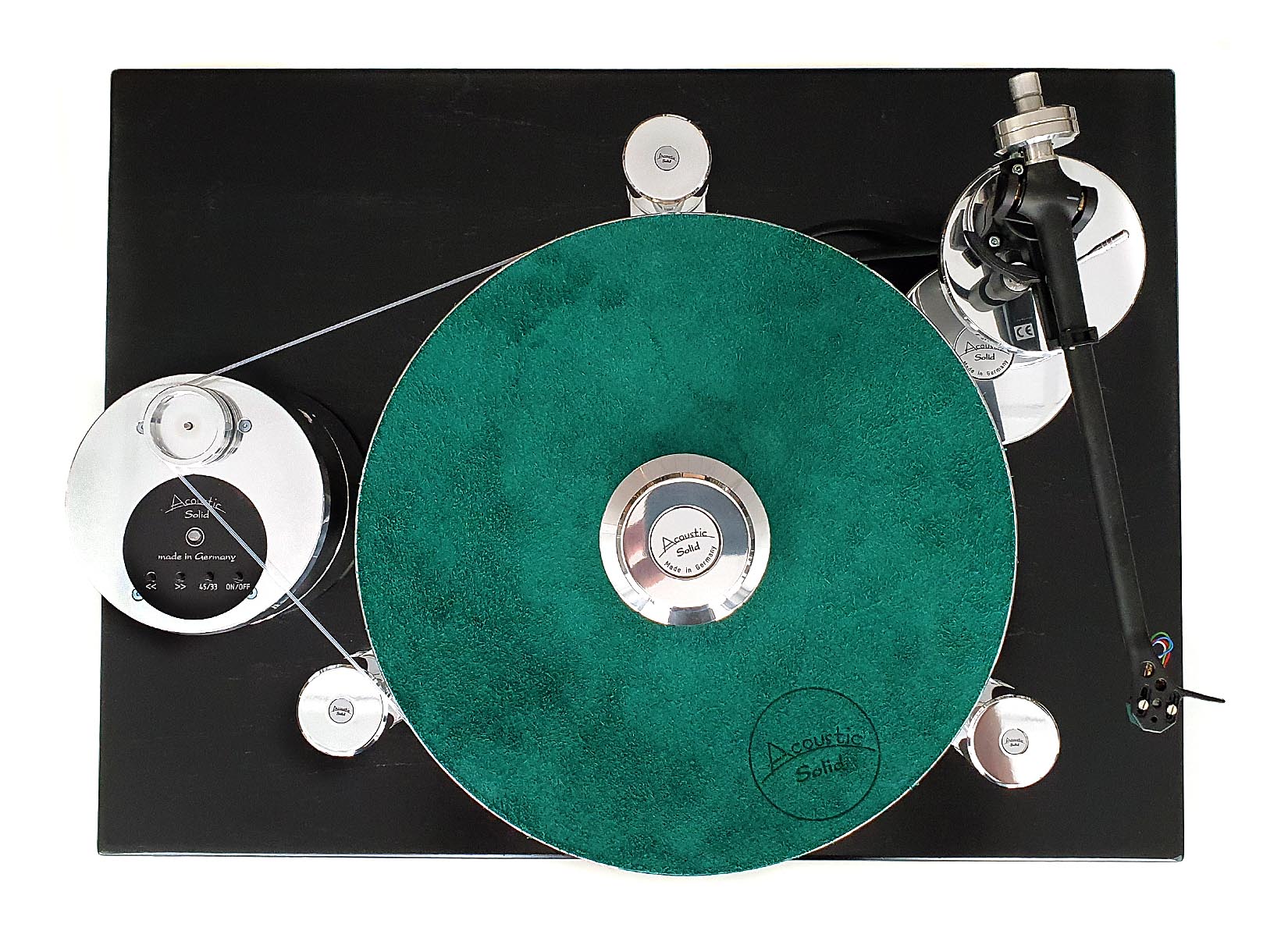

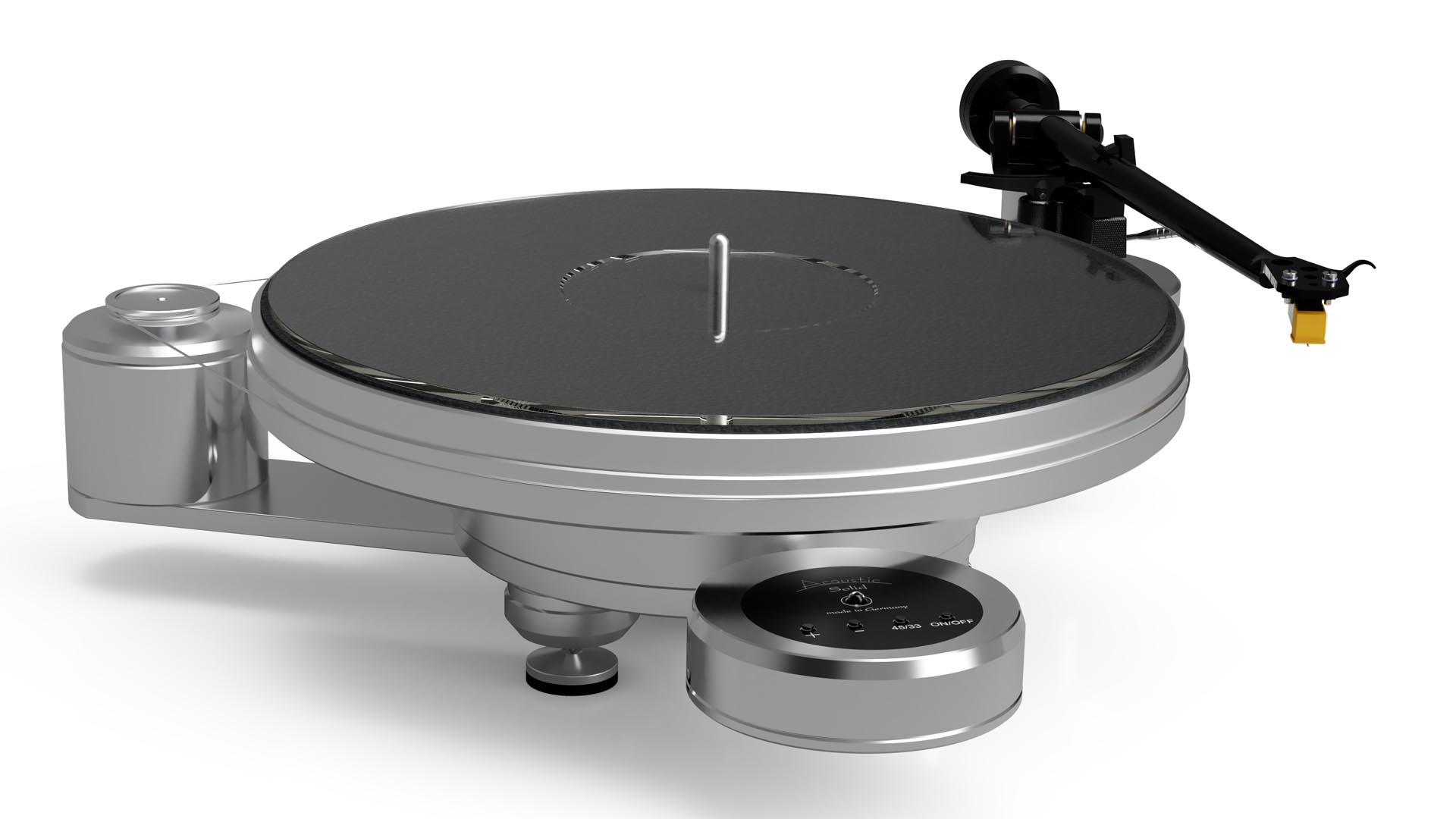

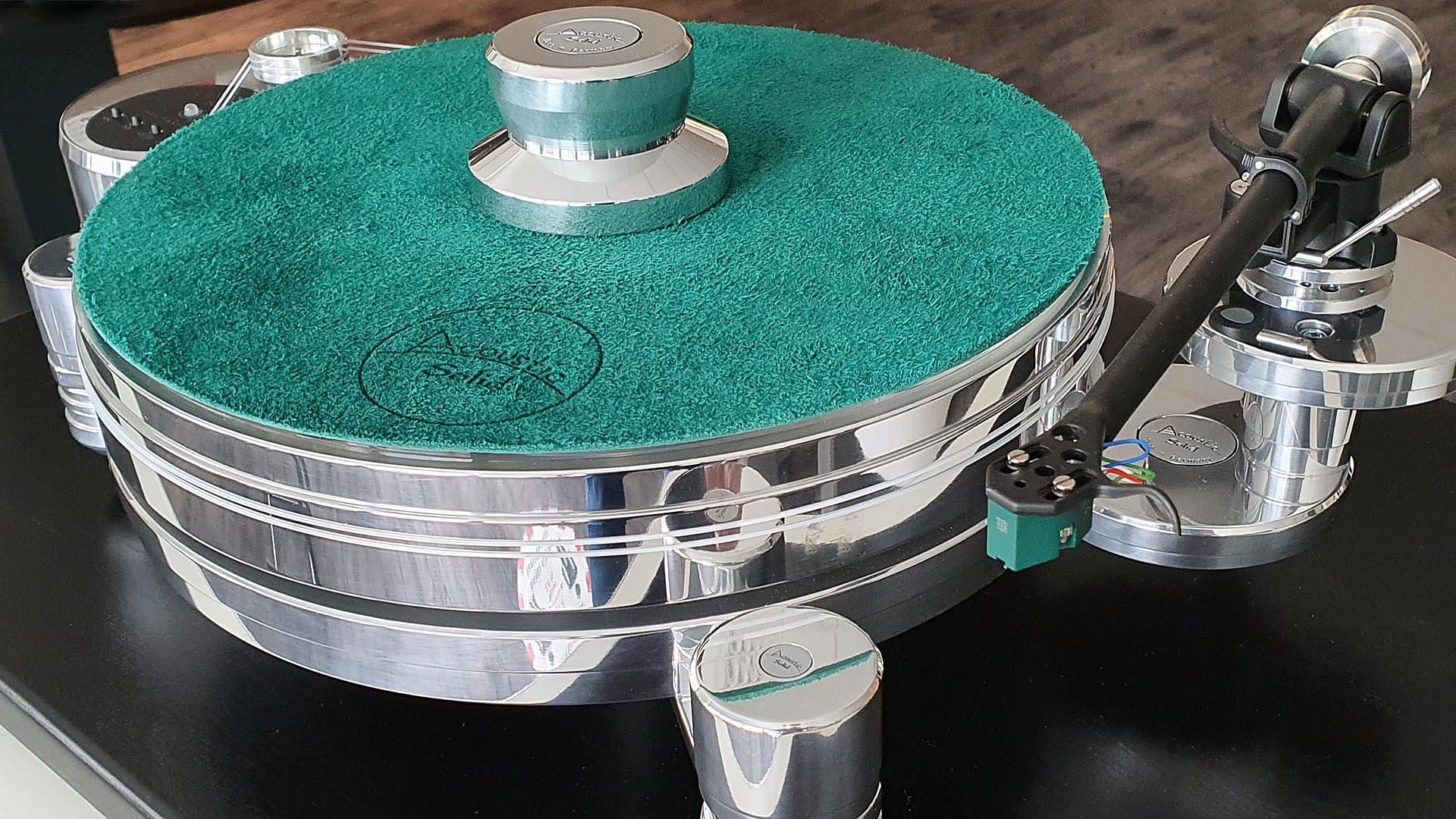

Aus unserem Sortiment gehören die Modelle von Acoustic Signature, Acoustic Solid und VPI zu den Vertretern dieser Kategorie.

Acoustic-Solid_Wood_-1
Das Modell Solid Wood von Acoustic Solid – ein typischer Vertreter moderner Masselaufwerke

Klassische Modelle aus dem Gebrauchtmarkt kommen von der Kultmarke Micro Seiki, aber auch die früheren Topmodelle von Kenwood, Pioneer, Sony und anderen japanischen Großserienherstellern sind hier einzuordnen.

Micro Seiki SX-8000 II - High-End-Dreher vergangener Tage, Gesamtgewicht über 130 kg
Micro Seiki SX-8000 II – High-End-Dreher vergangener Tage, Gesamtgewicht über 130 kg

„Brettspieler“:

Diese Geräte mit meist geringer Masse folgen gewöhnlich zwei unterschiedlichen Philosophien.

Bei den meisten Herstellern ist alleine die kostengünstige Produktionsmöglichkeit das entscheidende Kriterium.

Eine bedeutende Ausnahme sind u. a. die Plattenspieler von Rega aus England, die gezielt auf eine schnelle Resonanzableitung durch geringe Masse und besonders steife Materialien setzen.

Rega-RP-8-Solo-1
Rega RP-8: Äußerst geringe Masse der Basis und besonders steife Verbindung zwischen Tonarm und Lager gehören hier zum besonderen Prinzip.

Die leichten Geräte sind grundsätzlich etwas kritischer in Sachen Aufstellung. Ein sehr stabiles Rack konterkariert unter Umständen das Prinzip der Resonanzvermeidung durch geringes Gewicht. Häufig wird daher empfohlen, solche Plattenspieler mittels eines speziellen Regals an der Wand zu montieren.

Audio-Technica-ATLP1240-1
Ein günstiger Vertreter der Kategorie “Brettspieler” von Audio-Technica. Robust und mit vielen DJ-Features, aber auch für Hifi-Freunde zu empfehlen!

Aktuelle Dreher aus unserem Sortiment kommen von Rega, Audio-Technica und Thorens. Klassische Geräte gibt es in sehr vielfältigen Ausführungen und Qualitätsstufen von fast allen bekannten Hifi-Marken.

Subchassis-Konstruktionen:

Hier ruhen zumindest Lager, Plattenteller und Tonarm über Federungs-und Dämpfungsmechanismen entkoppelt in einer Zargen- oder Gehäusekonstruktion. Dadurch können Resonanzableitungsmaßnahmen unabhängig von Aufstellung und unterschiedlicher An- oder Abkopplung an Racks und den Raum optimiert werden. Fremdeinflüsse von außen sollen durch die Federung reduziert werden.

Das Gewicht dieser Plattenspieler liegt oft in einem mittleren Bereich. Echte Masselaufwerke mit Subchassis sind eher selten.

Thorens TD126 Mk III Electronic mit Rega RB250
Ein Thorens TD126 III aus den 1980ern. Typisch das federnde Subchassis, das für eine optimale Wiedergabe korrekt justiert sein sollte.

Bekanntester Vertreter aus aktueller Produktion ist der Linn LP12, ansonsten sind die Subchassis-Dreher etwas aus der Mode gekommen. Früher gab es eine ganze Menge sehr erfolgreicher Modelle auf dem Markt, allen voran von Thorens, aber auch von Dual oder Lenco.

Welches Prinzip ist das Beste?

Gute Frage… …jede Konstruktion kann Stärken und auch Schwächen haben.

Gelegentlich werden den unterschiedlichen Prinzipien bestimmte Charakteristika zugeschrieben (z.B. „stabilere Wiedergabe“ bei Masselaufwerken, „gutes Timing“ bei den Brettspielern, „Fußwippfaktor“ bei Subchassis-Modellen), man muss jedoch aufpassen, ob man hier nicht einfach unwillkürlich von der Optik auf einen bestimmten Klang schließt.

Wir empfehlen: Einfach vorbeikommen und verschiedene Modelle probehören!

Wenn Sie einen schönen Klassiker Ihr Eigen nennen: Bringen Sie diesen mit und vergleichen Sie mit Modellen aus aktueller Produktion (nebenbei können wir noch einen Blick auf Ihr altes Schätzchen werfen und bei Bedarf eine kleine Wartung, einen Tonabnehmertausch oder eine Justage durchführen).

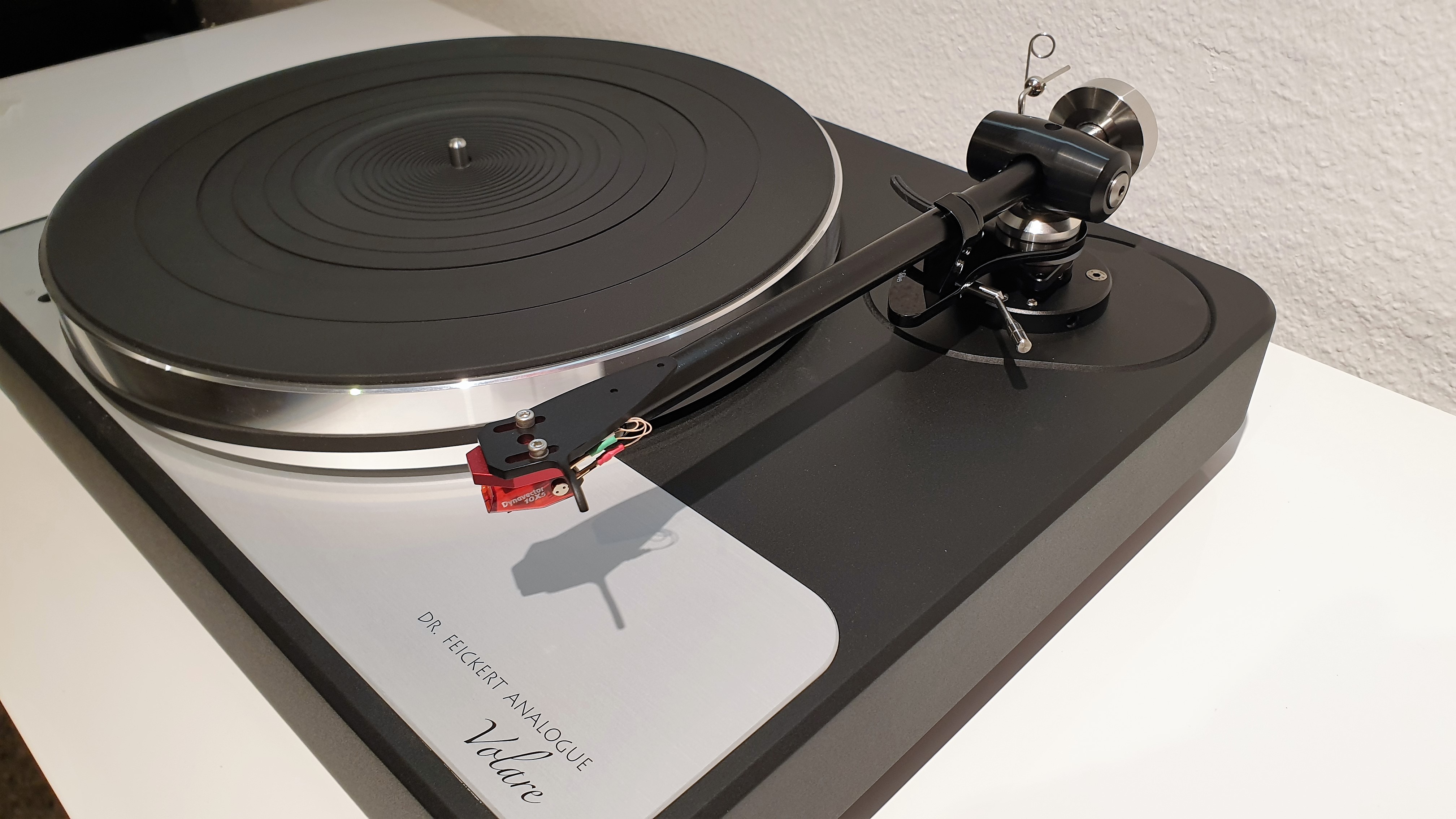

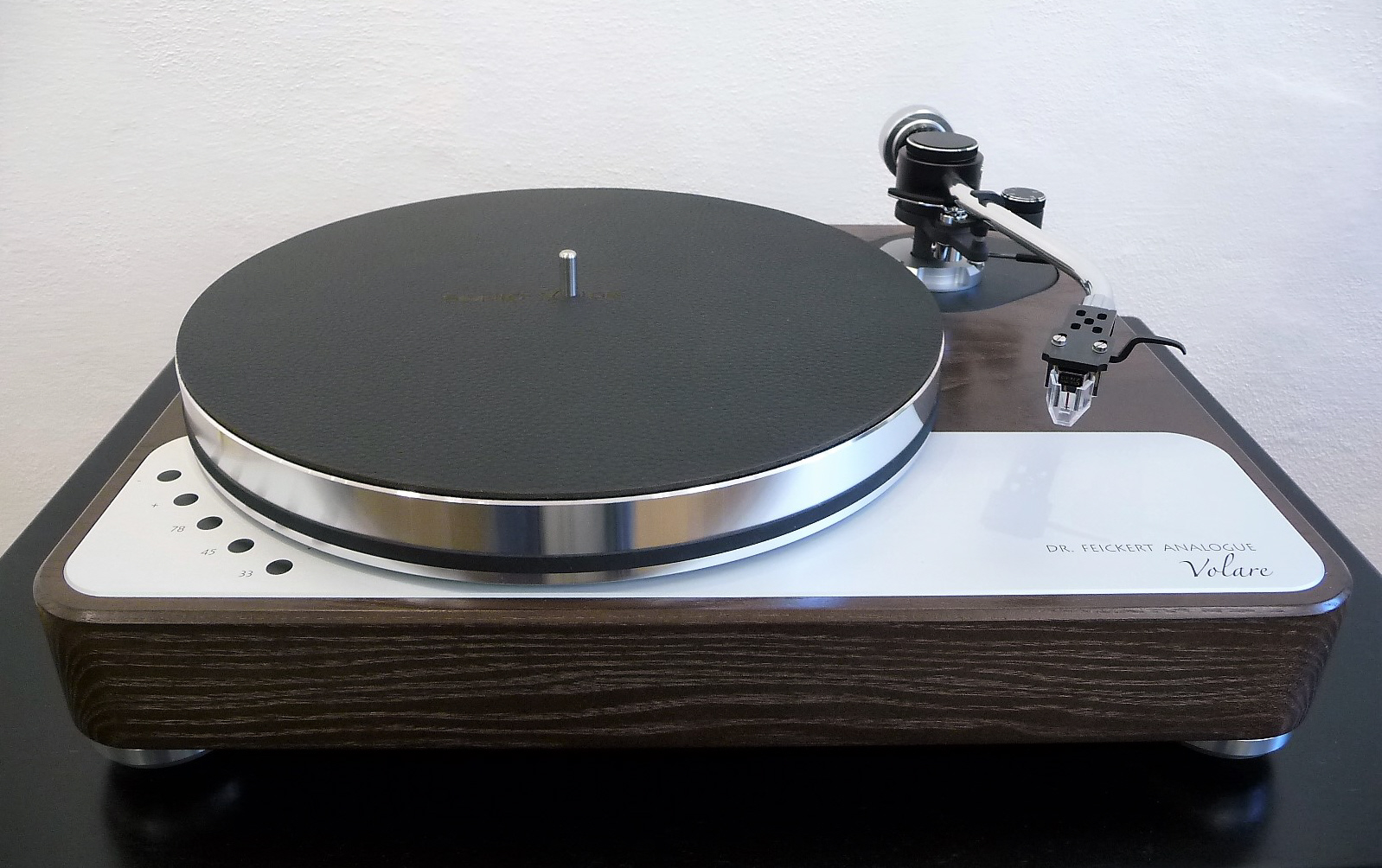

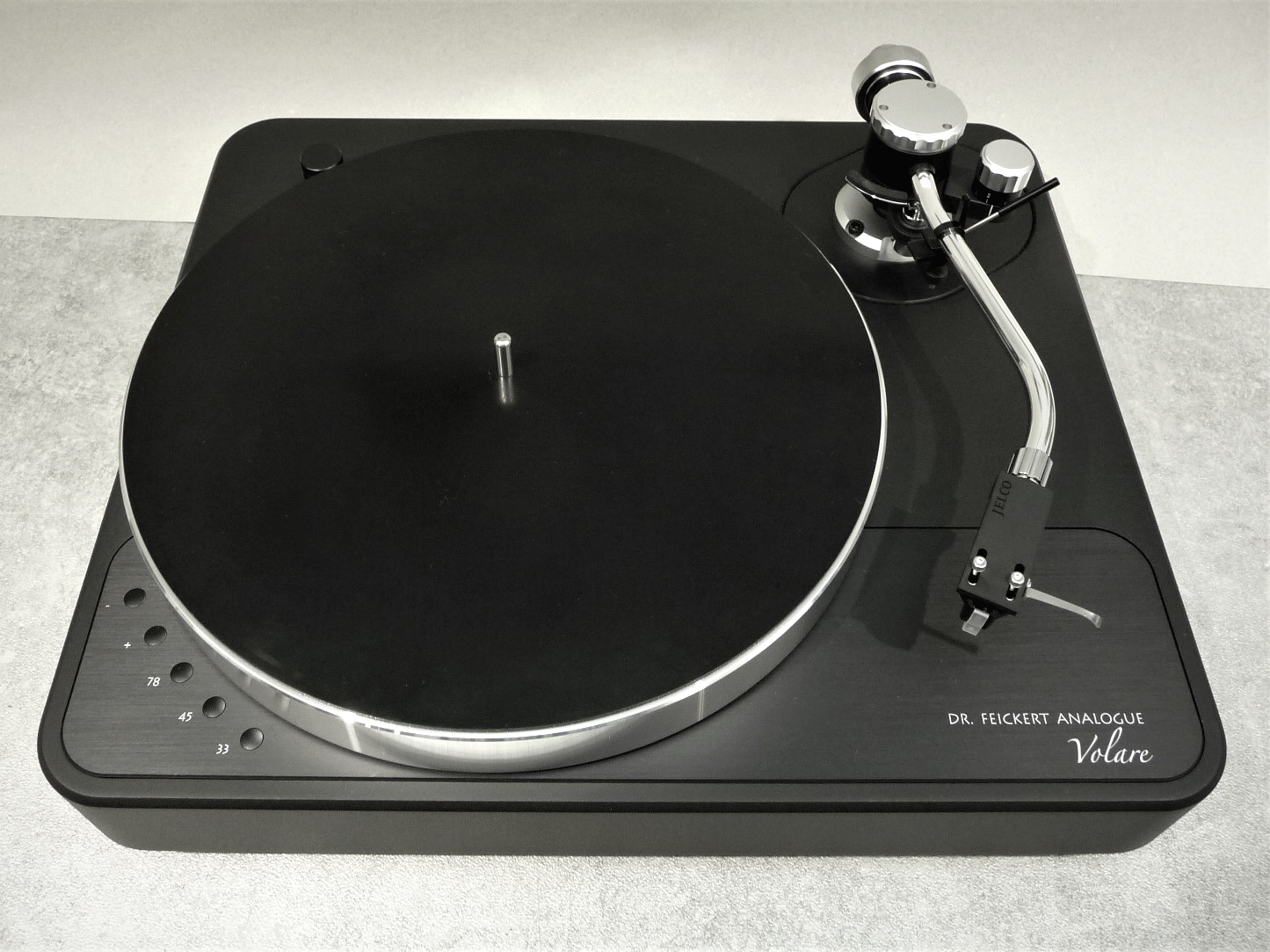

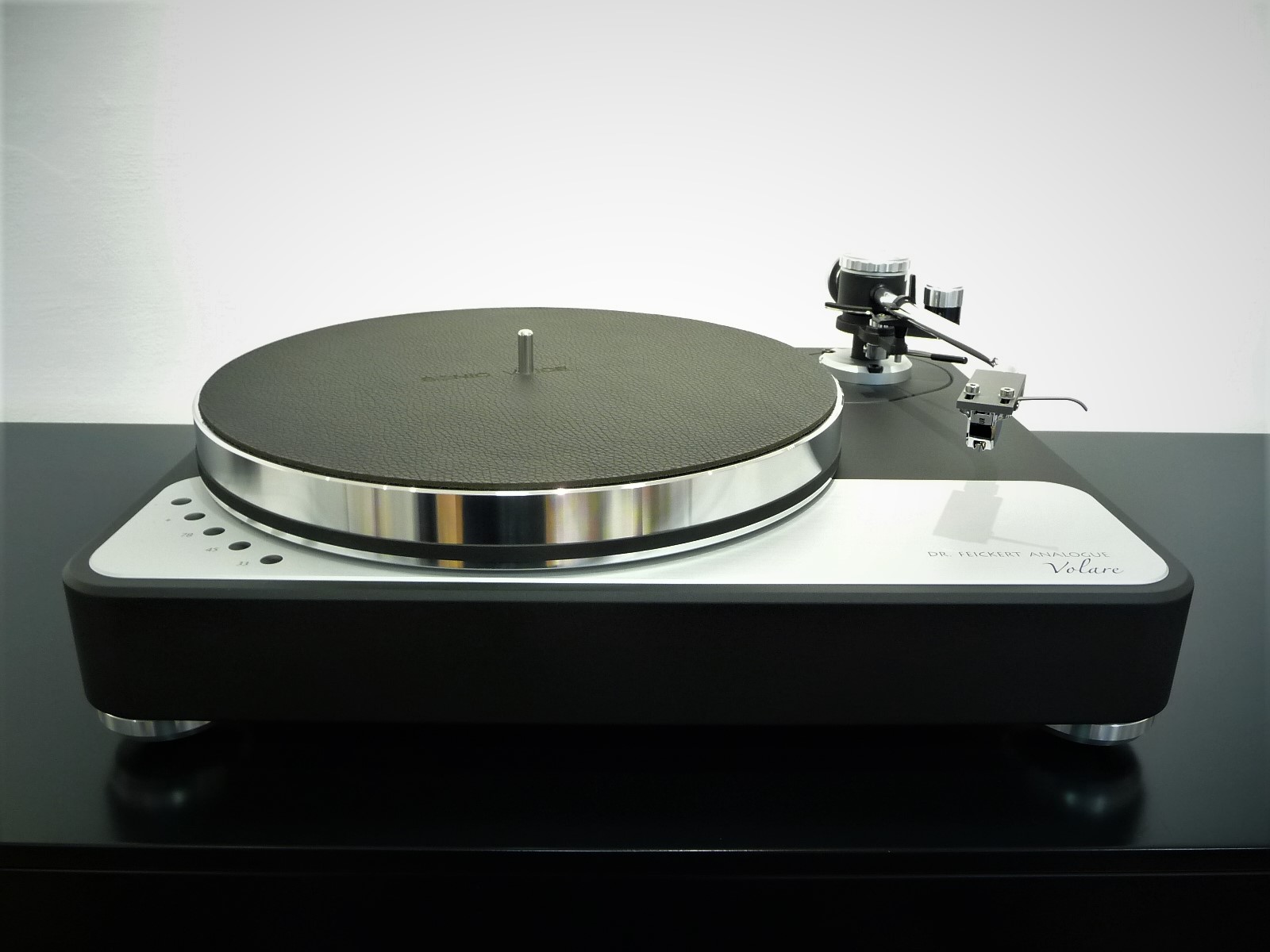

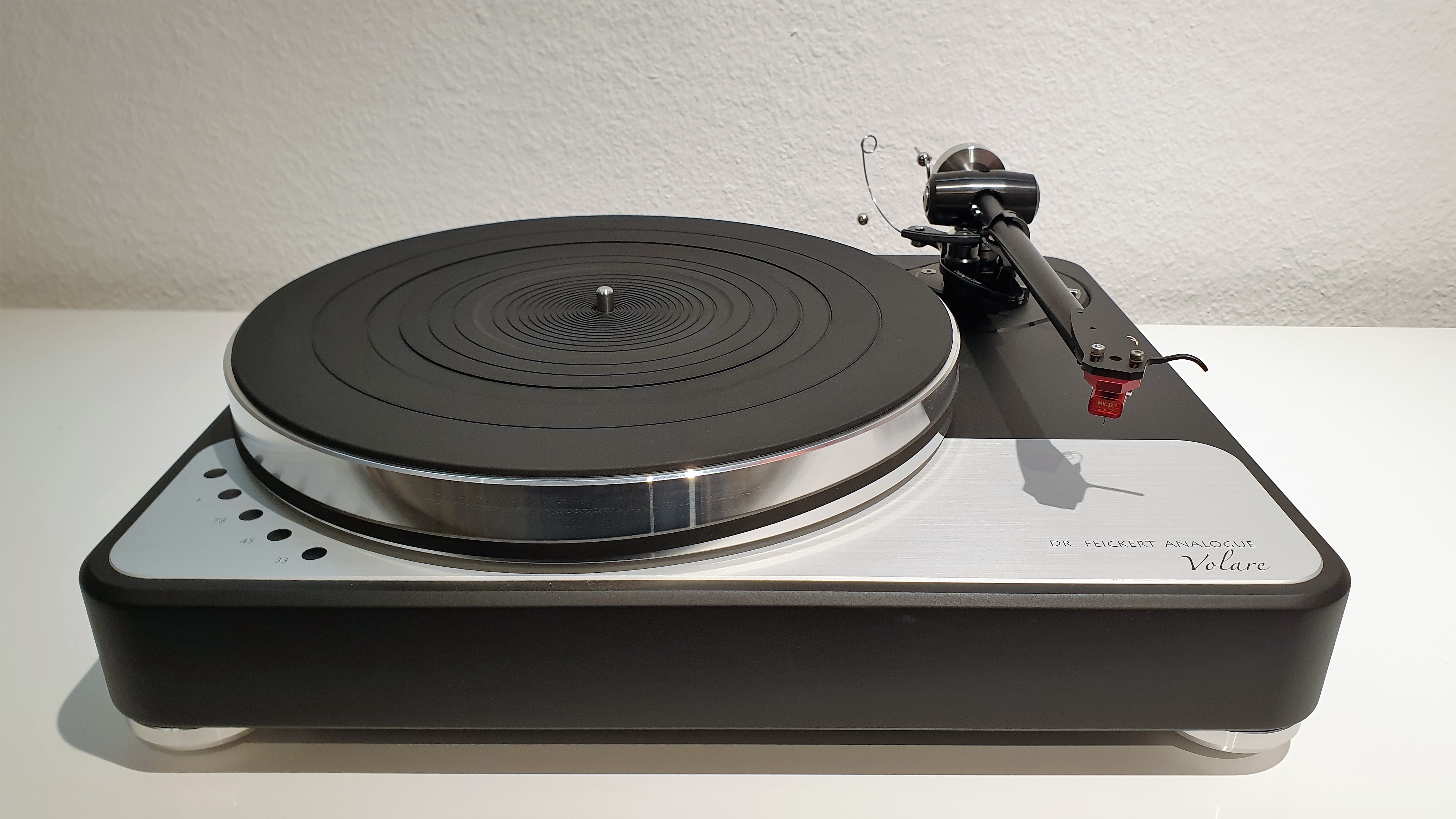

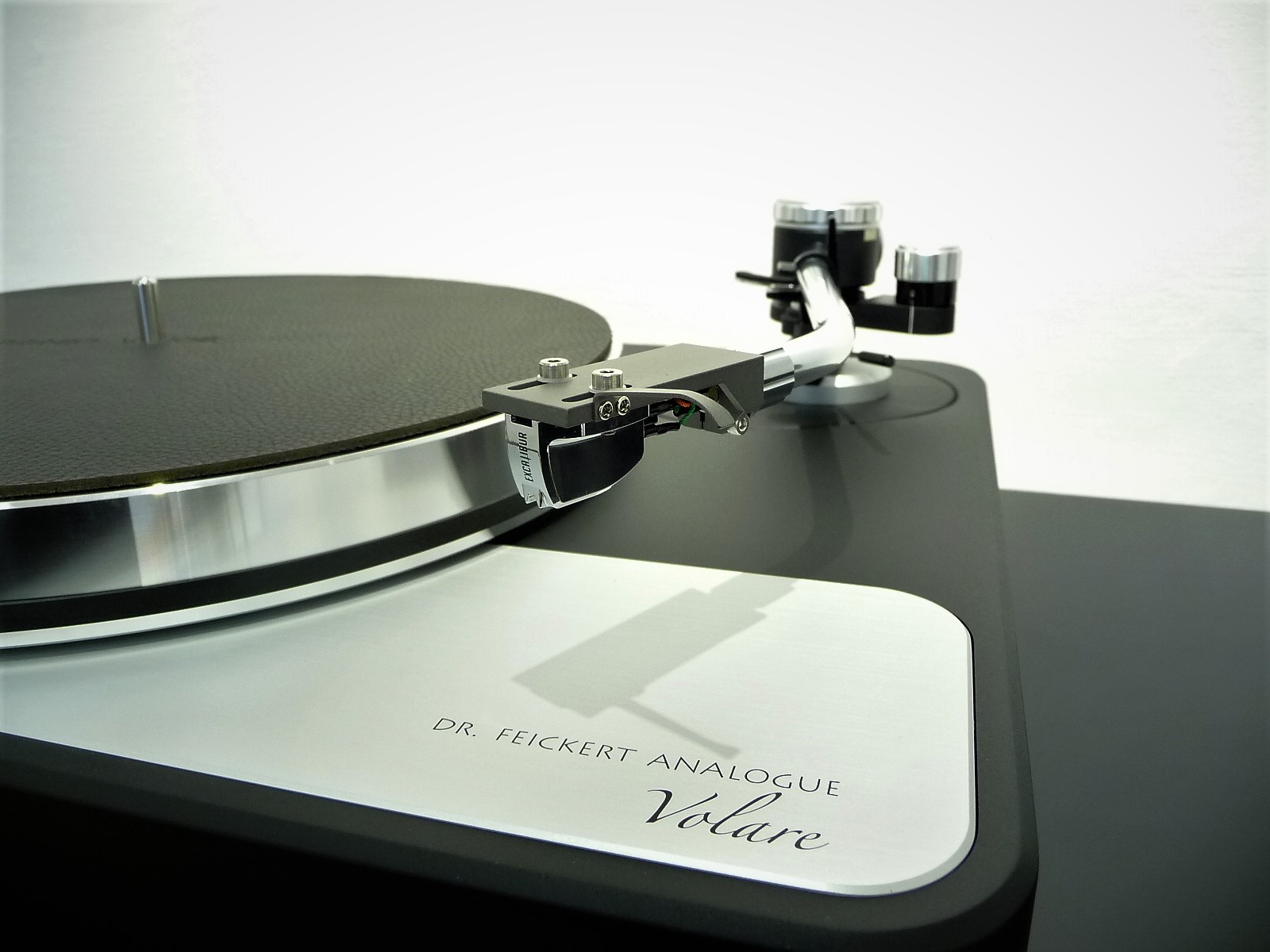

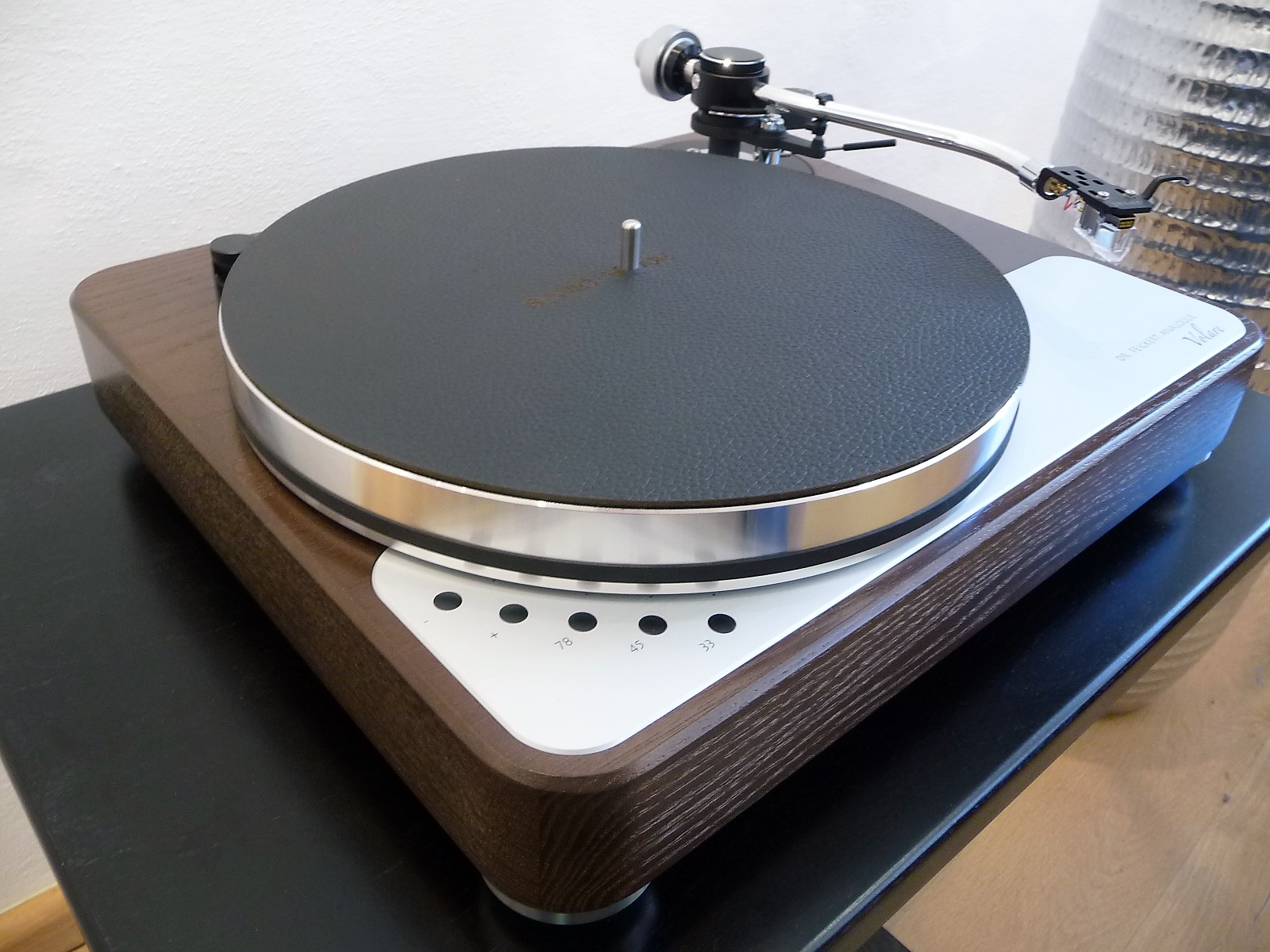

Dr. Feickert Analogue Volare

Dr. Feickert Analogue Volare
Verleiht Flügel…

Dr. Feickert Analogue Volare

Aus dem schönen Breisgau kommt der neueste Spross des “Doktors” zu uns: Mit dem Laufwerk Volare begründet Analog-Urgestein und Firmenchef Dr. Christian Feickert eine neue Ära, denn der Volare ist eine komplette Neukonstruktion – wenngleich er natürlich von den langen Erfahrungen, die mit den etablierten Modellen Woodpecker, Blackbird und Firebird gemacht werden konnten, profitiert.

Dr. Feickert Analogue Volare
Volare mit dem Tonarm Audioquest PT-9

Der Volare ist – auch wenn der Name Anderes vermuten lassen könnte – ein echtes Masselaufwerk, knapp 18 Kilogramm wiegt der solide Dreher mit der massiven Basis und dem dicken Aluteller und der Oyaide Tellermatte BR-1 (optional gibt es auch einen POM-Kunststoffteller). Neu ist das Ölbadlager, welches besonders robust ist und mit höchster Präzision den Grundstein für Rumpelarmut und hervorragende Gleichlaufwerte legt.

Dr. Feickert Analogue Volare

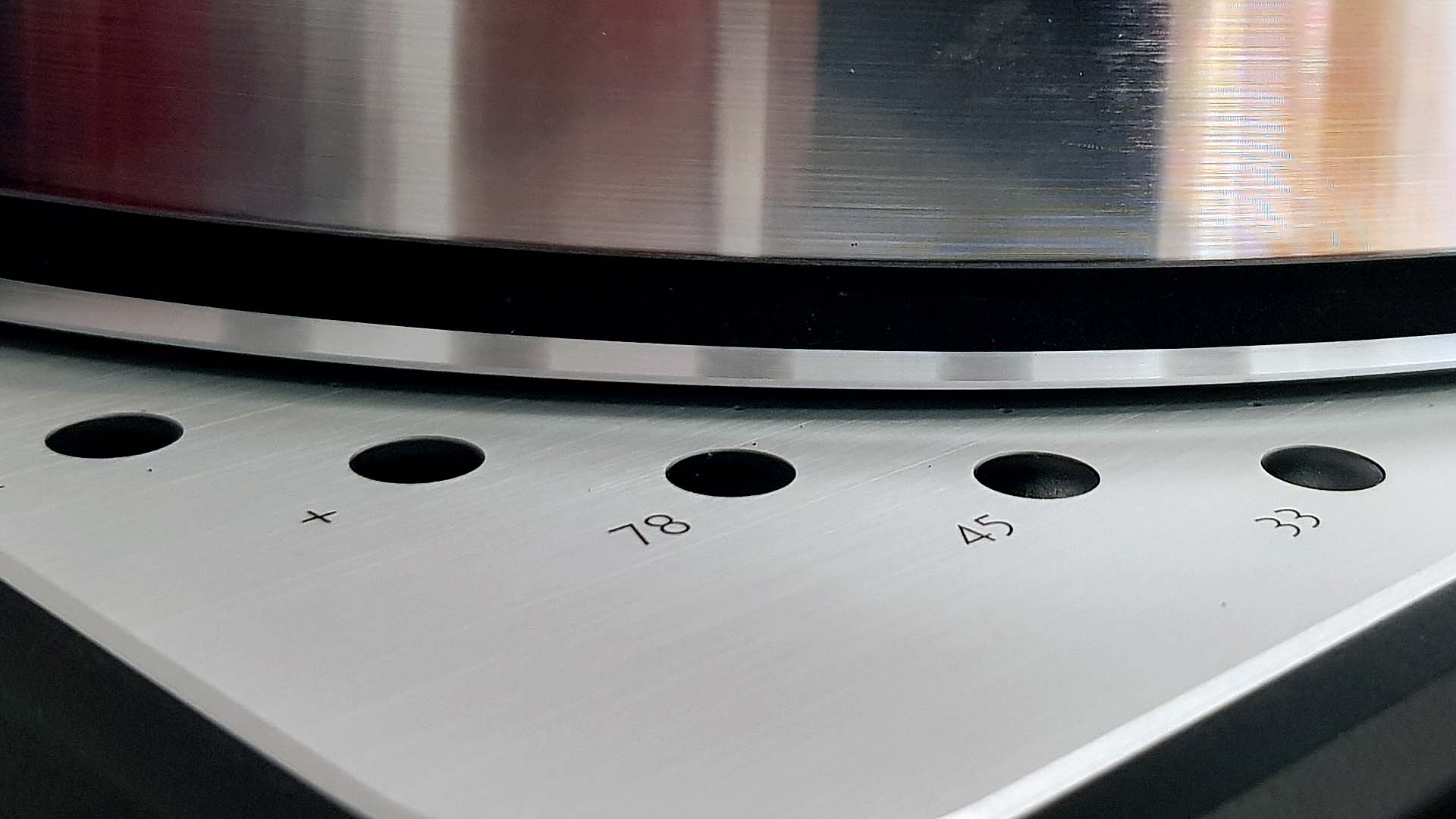

Für den Tonarm gibt es eine Schnellwechselbasis, die Arme mit 9 oder 10 Zoll Länge aufnimmt. Die Geschwindigkeiten des Plattentellers werden per Tastendruck angewählt, Schellackfreunde werden begeistert sein, dass neben 33 und 45 auch 78 Umdrehungen pro Minute ausgewählt werden können. Auch eine Feinjustierung der Geschwindigkeit ist bequem über Drucktasten möglich. Die Steuerelektronik für den Gleichstrommotor ist vollständig in die Basis des Volare integriert.

Dr. Feickert Analogue Volare

So günstig ist man noch nie an einen echten “Dr. Feickert” gekommen. Der Volare gibt es mit einem geraden Audioquest PT-9 Tonarm oder auf Wunsch mit dem Jelco TS-350S . Ein Tonabnehmer nach Ihren Vorstellungen und klanglichen Präferenzen macht dieses neue Prachtstück von Plattenspieler bereit zum Abheben und Eintauchen in fantastischen analoge Klanggefilde.

Dr. Feickert Analogue Volare

Die Maße betragen 420 x 360 x 125 Millimeter (B x T x H), auf das Lager gibt es vom Hersteller eine verlängerte Garantie auf 5 Jahre.

In der Fachzeitschrift Hifi-Stars (Ausgabe 41) schrieb Redakteur Frank Lechtenberg als Fazit zum Volare: “Mit dem Volare hat es Dr. Christian Feickert geschafft, sein Masselaufwerkskonzept erfolgreich in bezahlbare Regionen zu übertragen. Das nach wie vor schwere Laufwerk ist hervorragend verarbeitet und überzeugt mit einer großen Laufruhe und perfektem Timing, der neu entwickelten Motorsteuerung sei Dank.”

Unverbindliche Preisempfehlungen:
Laufwerk ohne Tonarm 2.490,– Euro
Laufwerk mit geradem 9-Zoll-Tonarm 2.990,– Euro

Bei uns in der Vorführung!

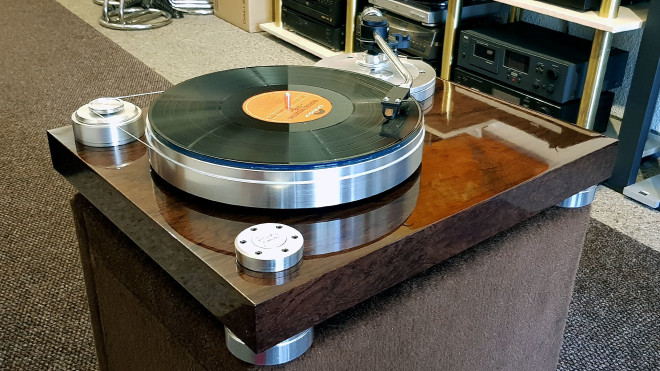

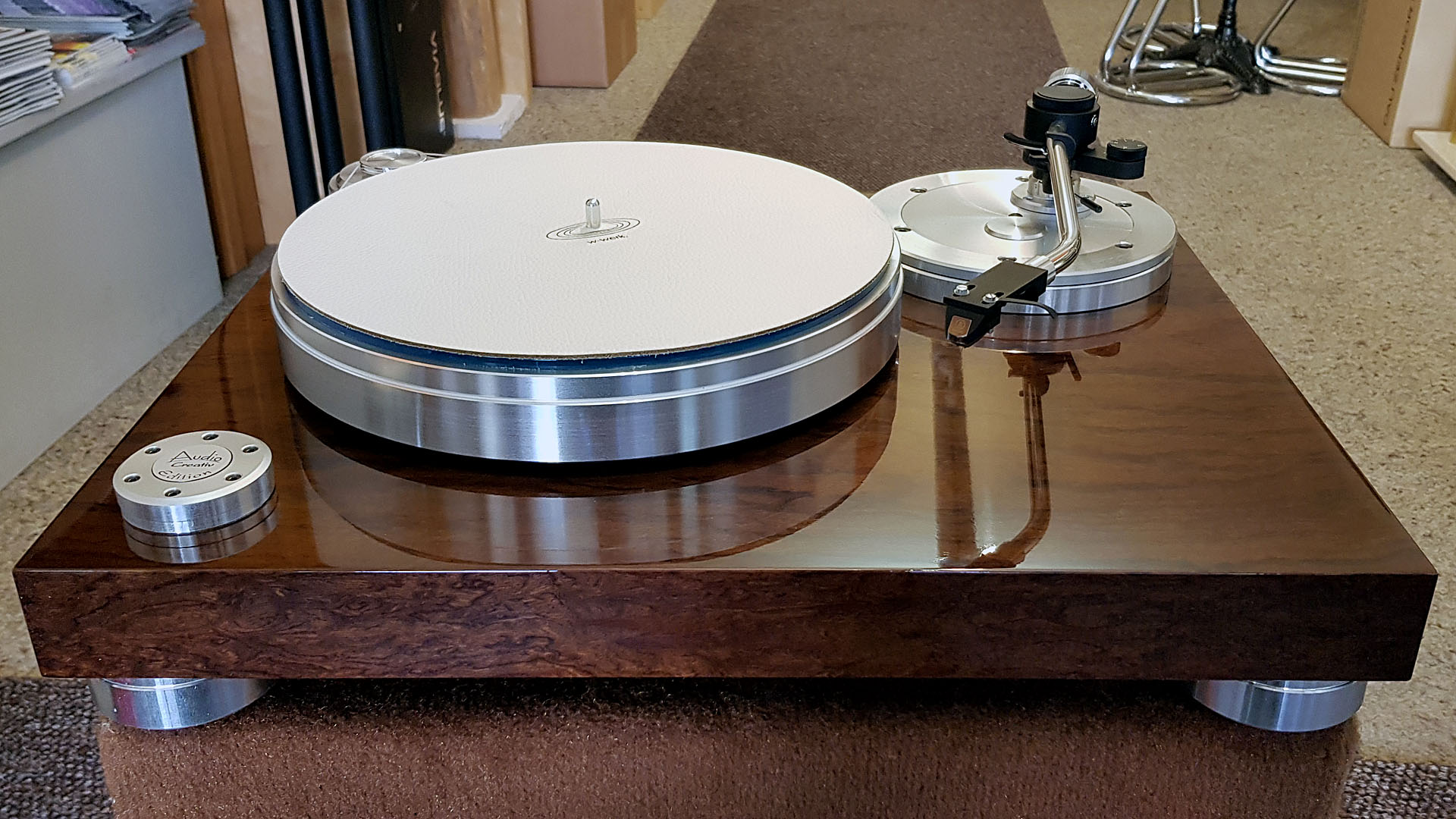

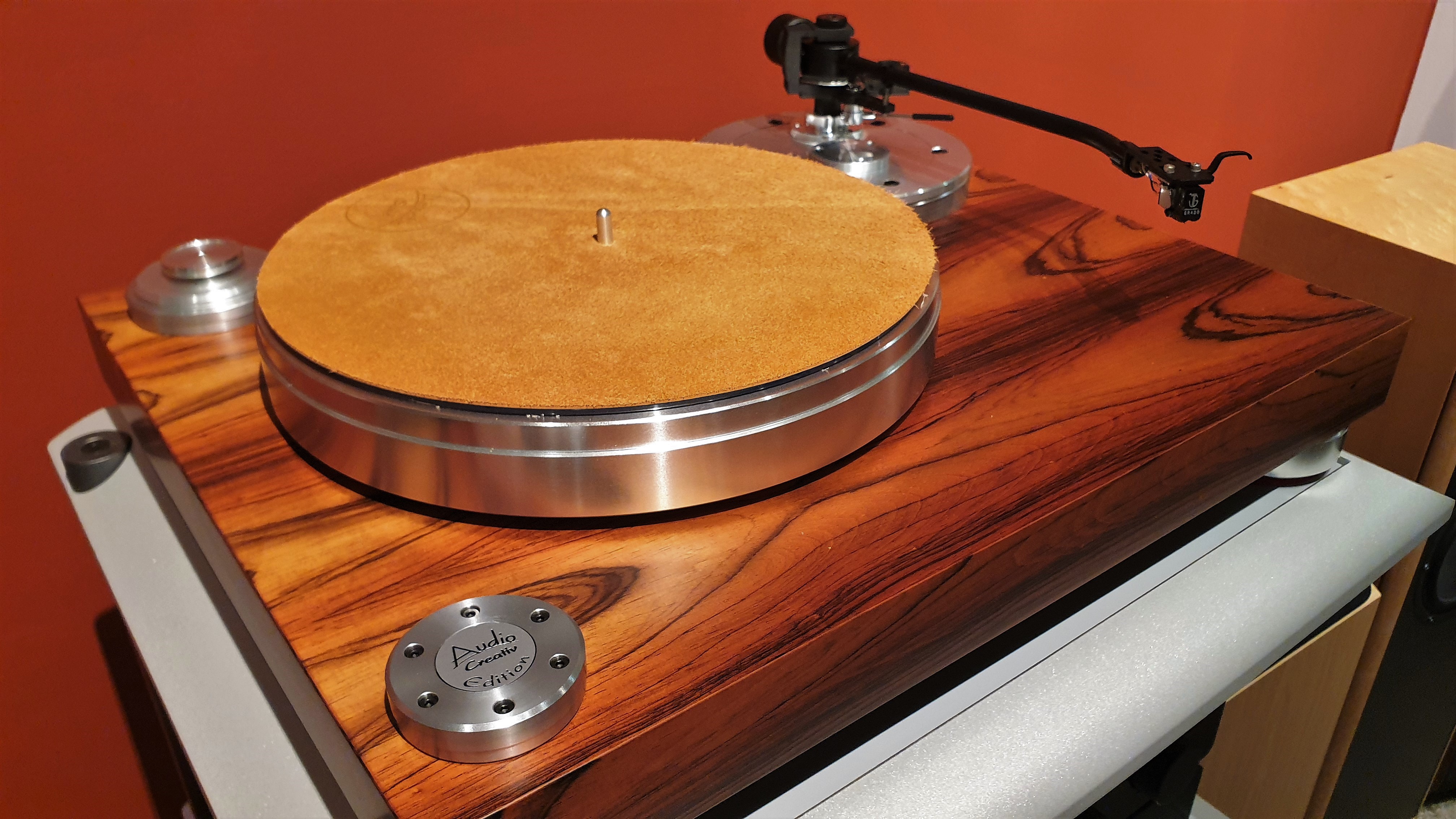

Acoustic Solid – Audio Creativ Edition

Acoustic Solid Audio Creativ Edition
“…Ein Analogpaket wie aus dem Bilderbuch…”

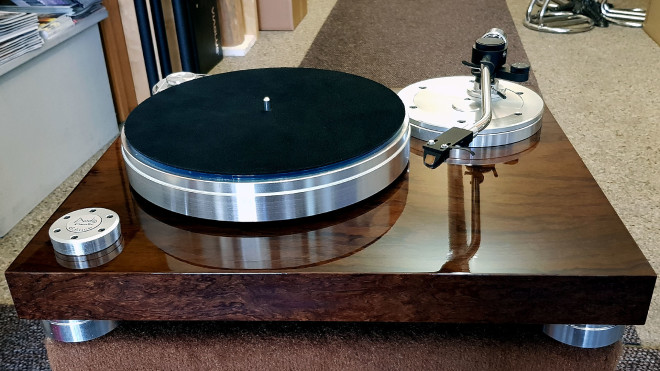

Acoustic Solid Audio Creativ Edition mit Jelco TS-350L

Ja, manchmal wollen Hifi-Fans eben nicht nur besser Musik hören, sondern sich auch an einem schönen Design, edlen Materialien und einer erkennbar handwerklichen Verarbeitung erfreuen.

Unseren Kunden mit diesem Anspruch kann geholfen werden: Das Plattenspieler-Sondermodell von Acoustic Solid – exklusiv für Audio Creativ hergestellt – kann in allen Belangen absolut überzeugen. Und das Allerbeste: Hier bekommt man ein wirklich schönes Komplettset zu einem wirklich fast unglaublich attraktiven Preis.

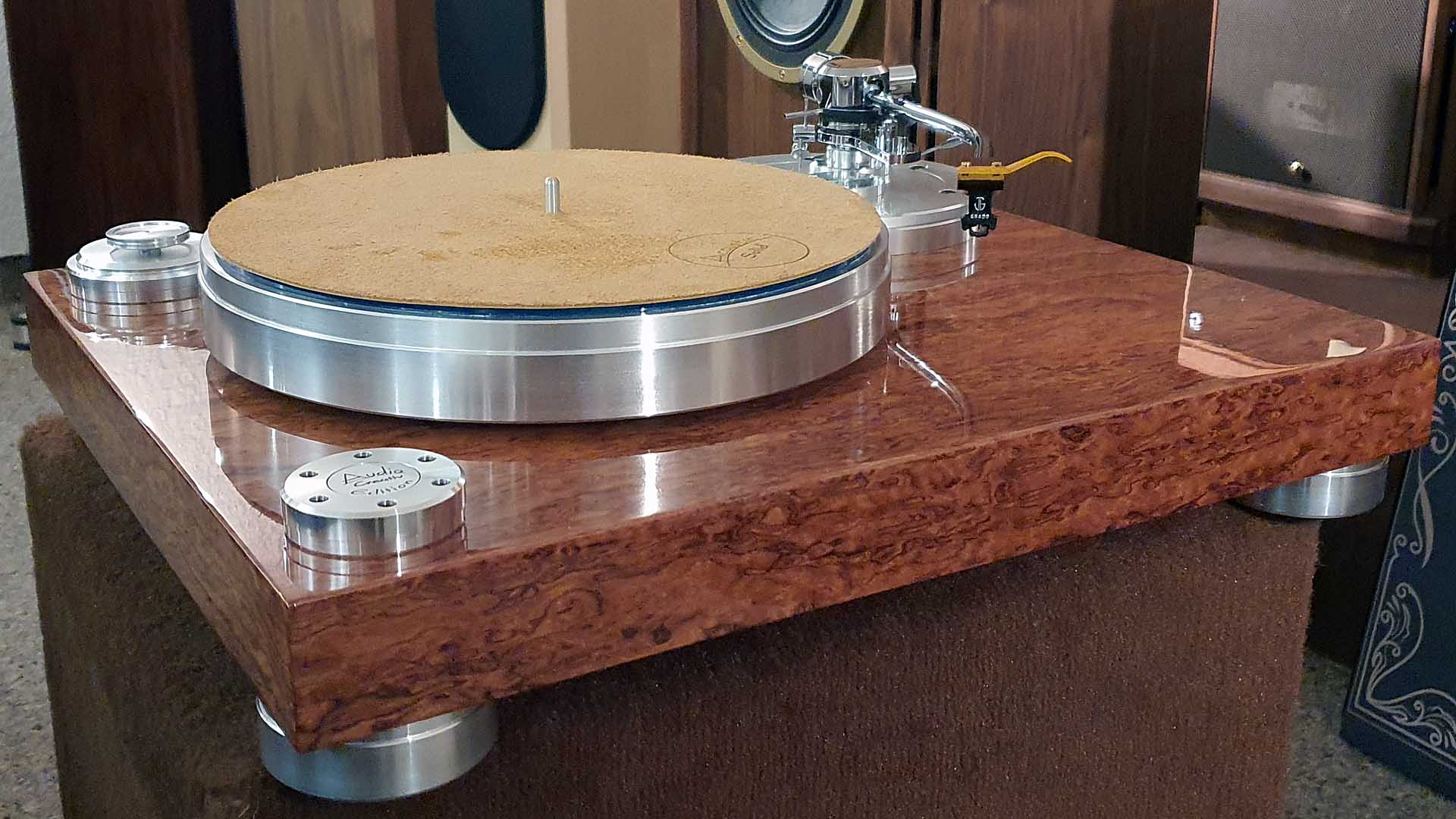

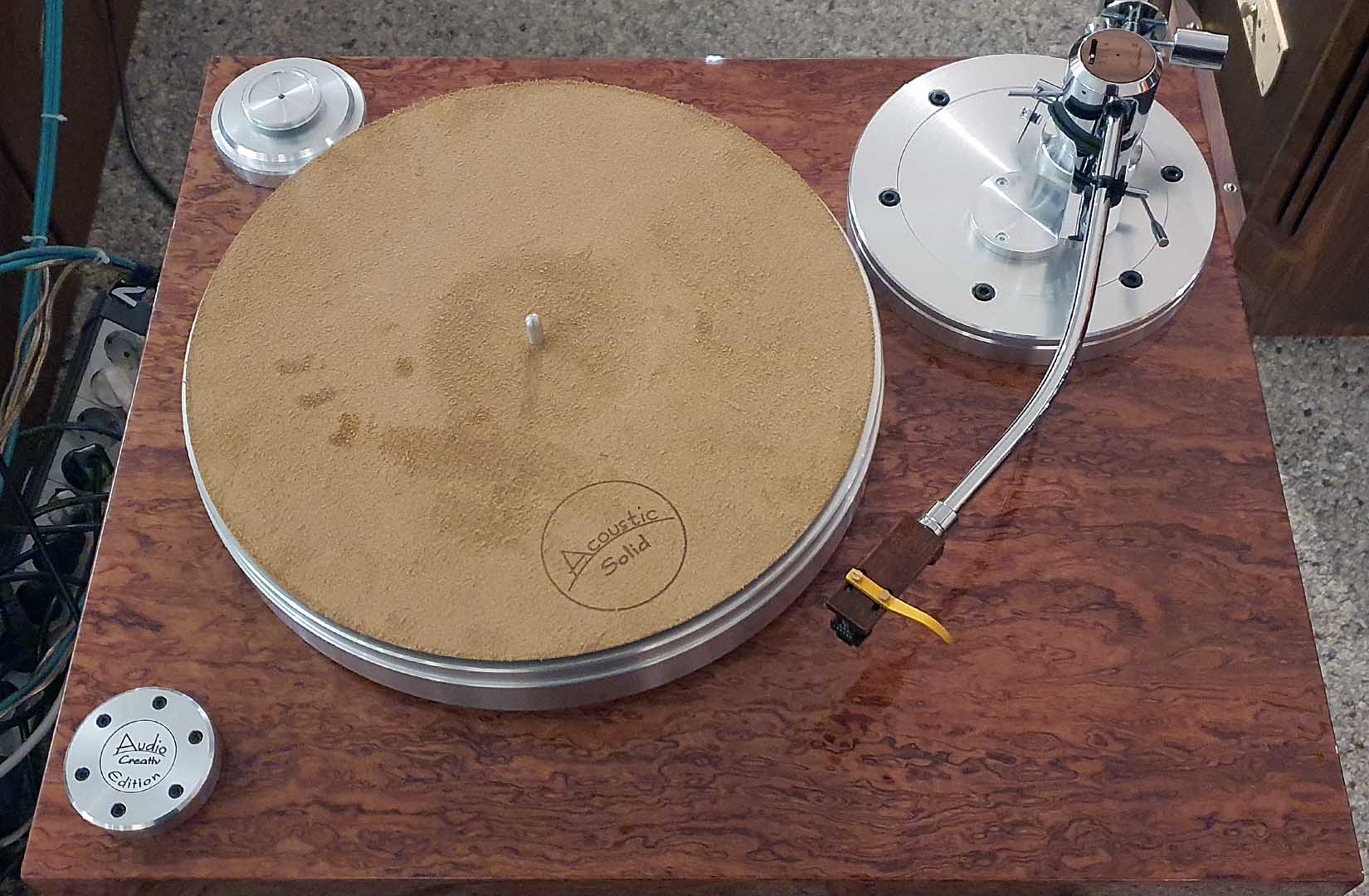

Acoustic Solid Audio Creativ Edition

Nach dem großen Erfolg der ersten kleinen Serie hat Karl Wirth, der Chef der Analog-Manufaktur aus dem Schwäbischen, für die aktuelle Charge wieder zwei besonders schöne Furniere ausgesucht und für die hochglanzlackierten Chassis verwendet.

Das speziell für uns angefertigte Laufwerk mit dem schweren und großen aber trotzdem eleganten Chassis, bildet das solide Fundament, um die Buchse des Tellerlagers und die Tonarmbasis von äußeren Einflüssen abzuschirmen.

Acoustic Solid Audio Creativ Edition

Was das Tellerlager angeht, so sitzt die derzeit beste Lagertechnik, die Acoustic Solid zu bieten hat, in dieser AC-Sonderversion. Es ist das berühmte „gegossene“ Lager von Herrn Wirth, bei dem ein Hightech-Spezialkunststoff beruhigend auf die sowohl horizontale als auch auf die vertikale Führung der Stahlachse zusätzlich einwirkt. Sogar der Lagerboden, auf dem die Achse via Keramikkugel aufsitzt, ist hier aus gegossenem Material.

Acoustic Solid Audio Creativ Edition

Durch diese hochwertigen Maßnahmen werden bei diesem Top-Laufwerk die Laufgeräusche der Nadel subjektiv sehr stark reduziert und bieten dadurch tiefere Einblicke ins detaillierte Klanggeschehen. Dass Herr Wirth hierbei zehn Jahre Garantie auf dieses außergewöhnliche Lager gewährt, spricht wohl Bände.

Acoustic Solid Audio Creativ Edition

Durch die Möglichkeit, nicht nur 9-Zoll- und 10-Zoll- sondern auch 12-Zoll-Tonarme auf diesem Laufwerk unterzubringen, eröffnet sich ein unglaublich großer Kosmos wirklich hochwertiger Laufwerks-Tonarm-Tonabnehmer-Kombinationen. Das Laufwerk als Basis ist dabei unserer Meinung nach so gut, dass es auch allerbeste Tonarme und Tonabnehmersysteme zu Höchstleistungen führt.

Technische Daten:

  • Plattenteller: 40 mm aus massivem Alu in einer Aufspannung gefertigt
  • Tellerauflagen: Auflagematte aus echtem Leder und eine 5 mm starke durchsichtige Plexiglasauflage
  • Motor: Synchron-Motor
  • Steuerung: Mikrokontroller gesteuertes Netzteil
  • Basis: 50 mm starke Echtholz furnierte Multiplex Platte
  • Stellfläche: 53 cm Breite x 44 cm Tiefe
  • Gewicht: ca. 25 kg je nach Ausführung

Jetzt auch erstmals in der Fachpresse getestet. Markus Leibl fasst für Hifi-Stars (Ausgabe 38, September – November 2018) zusammen: “Ein Analogpaket wie aus dem Bilderbuch, vollständig in der Ausstattung, klassisch im Design und klanglich ohne Fehl und Tadel. Der äußerst faire Paketpreis macht den Plattenspieler von Max Krieger endgültig zur Ausnahmeerscheinung – absolute Empfehlung!”. Den kompletten Testbericht können Sie hier einsehen.

Wir bieten folgende Kombinationen an:

mit  9 -Zoll-Jelco-Tonarm 2.790,– Euro
mit 10-Zoll-Jelco-Tonarm SA-750E:  2.850,– Euro (nur in Kirsche)
mit 12-Zoll-Jelco-Tonarm 2.990,– Euro

Unsere besondere Empfehlung: Acoustic Solid Audio Creativ Edition mit einem 12″-Jelco-Tonarm und Tonabnehmer Dynavector 10×5 neo Mk II, dazu die Phonovorstufe Keces Ephono zum Setpreis von 3.990,– Euro. Mehr Klang für diesen Preis ist kaum möglich!

Auf Anfrage ist auch die Montage anderer Tonarme möglich.

Bei uns in der Vorführung!

___________________________________

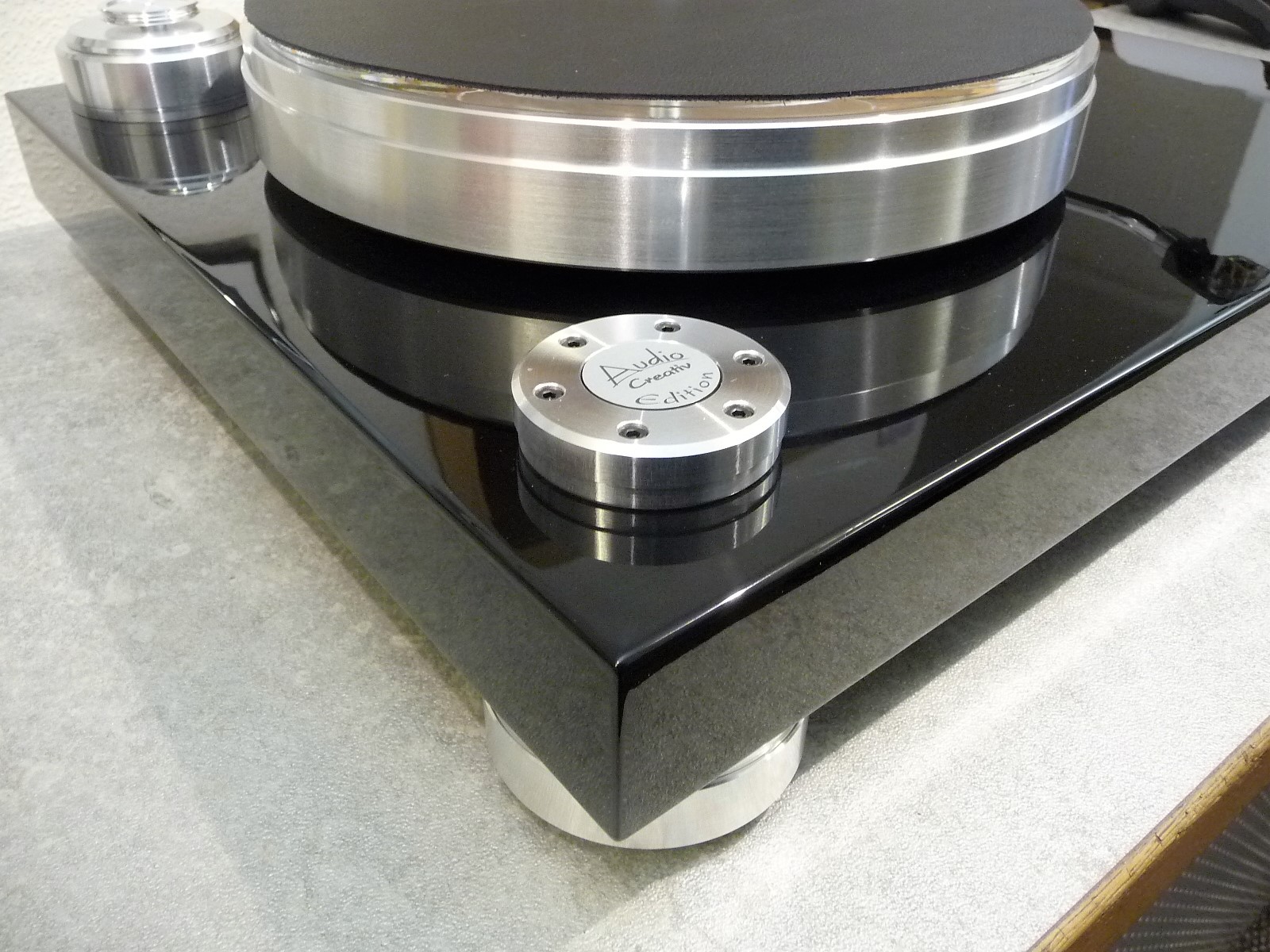

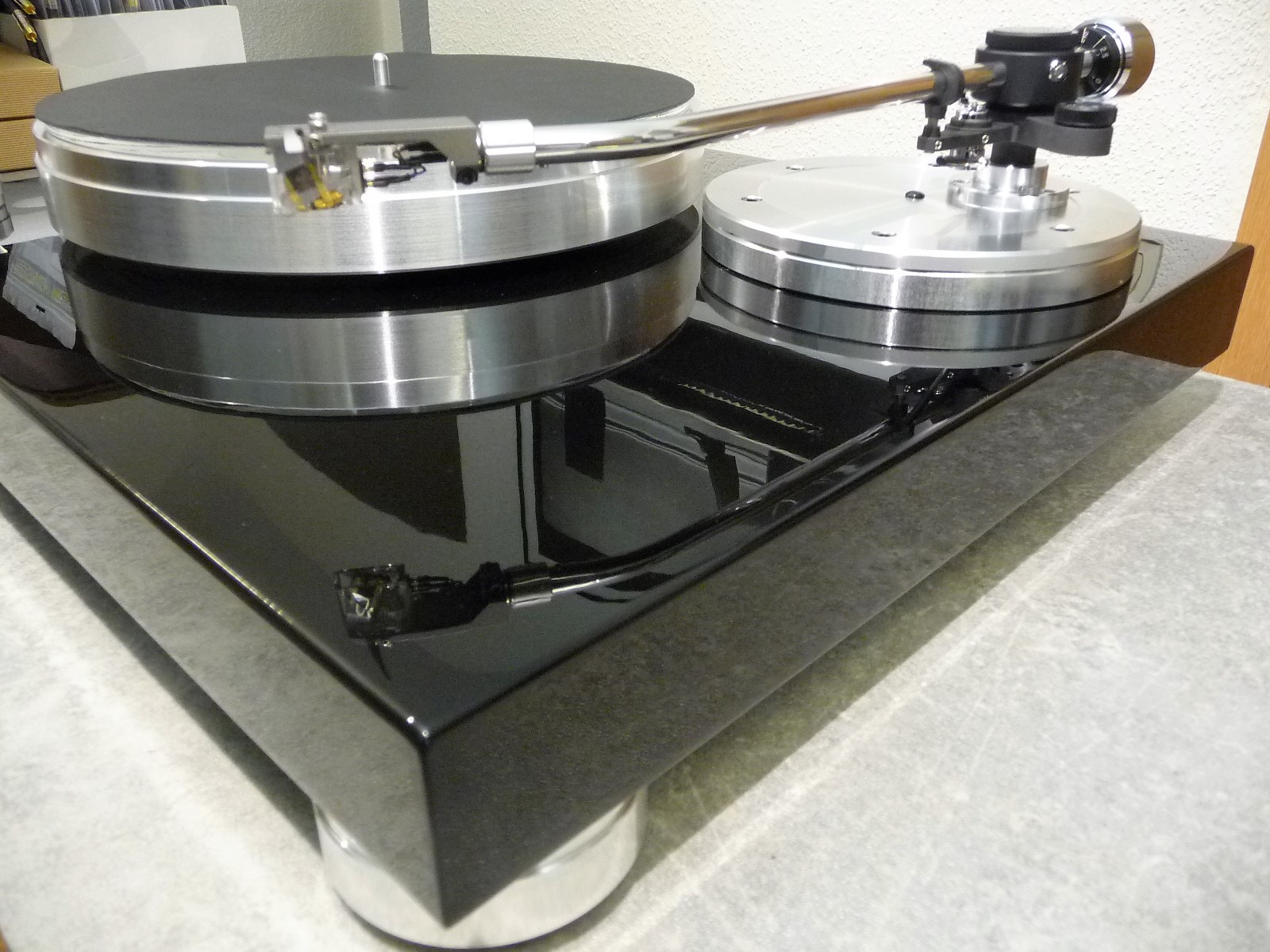

Acoustic Solid Audio Creativ Edition
in der Sonderlackierung Hochglanz-Schwarz
mit 12-Zoll-Jelco-Tonarm in Chrom

Acoustic-Solid-AC-Edition-schwarz-lack-1

Acoustic-Solid-AC-Edition-schwarz-lack-2Die schwarze Ausführung mit 12″-Tonarm in Chrom ist für 2.990,– Euro in kleinen Stückzahlen erhältlich.

Die Tonarmbasis kann gleichsam Tonarme von 9 bis 12 Zoll  aufnehmen. Wir bieten folgende Kombinationen an:

mit  9 -Zoll-Jelco-Tonarm 2.790,– Euro
mit 12-Zoll-Jelco-Tonarm 2.990,– Euro

Auf Anfrage ist auch die Montage anderer Tonarme möglich.

Acoustic Solid Classic Wood MPX Xtended Version

Zum 20 Jährigen bestehen von Acoustic Solid gab es in einer limitierten Sonderedition, den Acoustic Solid Classic Wood MPX Midi. Dieses hervorragende Modell, das nicht nur klanglich, sondern auch in der Verarbeitung mit seinen knapp 20 kg Gewicht Maßstäbe in dieser Preisklasse setzte, ist leider ausverkauft!

Aufgrund unglaublich vieler Nachfragen nach diesem Sondermodell, welches nicht nur von unseren Kunden, sondern auch in den Tests der Fachzeitschriften sehr gelobt wurde, sah sich die Firma Tonmaschinenbau Wirth veranlasst, diesen Plattenspieler jetzt in der einer nochmals überarbeiteten und verfeinerten Variante als Acoustic Solid Classic Wood MPX Midi Xtended   Version neu aufzulegen!

Acoustic-Solid- MPX-Wood -  Xtended-Version-1
Der Midi Xtended Version von Acoustic Solid mit etwas niedrigerer Bodenplatte und Tellerhöhe liegt zwischen dem Acoustic Solid 111 Wood und dem Acoustic Solid Wood.

Ausgestattet mit dem Tonarm WTB370 (Rega RB303) und wahlweise mit einem Rega MM-System oder mit höherwertigen MC-System Ortofon Quintet Red ist dieses Sondermodell preislich ein absoluter Geheimtipp! Zusätzlich liegt dem Gerät noch eine echte Ledermatte und ein 300 g Auflagegewicht bei!



Acoustic-Solid- MPX-Wood -  Xtended-Version-2

Das Plattenspieler ist “Plug and play” von Acoustic Solid vorbereitet, so dass der Plattenspieler schon in wenigen Minuten ohne besondere Vorkenntnisse spielfertig in Betrieb genommen werden kann.

Acoustic-Solid- MPX-Wood -  Xtended-Version-3

Diejenigen Geräte die bei uns direkt im Laden abgeholt werden, messen wir speziell noch absolut perfekt an unserem Messplatz ein.

Technische Daten:

  • Tonarm: WTB 370
  • Steuerung: Mikrokontroller-gesteuertes Netzteil
  • Antrieb: Über Silikonriemen
  • Plattentellergewicht: 6 kg
  • Mit Plexiglasauflage
  • Motor: Synchron-Motor in separatem schwerem Gehäuse
  • Plug and play aufgebaut und verpackt
  • Gewicht:  20 kg inkl. Verpackung

Wir bieten diesen Plattenspieler jetzt in zwei Versionen wie folgt an:

Acoustic Solid Classic Wood MPX Xtended Version

  • mit MM-Tonabnehmer Rega Carbon  für 1.348,– Euro
  • mit MC-System Ortofon Quintet Red für 1.598,– Euro

______________________________

Hier noch einige Auszüge aus den Tests von Fachzeitschriften zum Vorgängermodell:

Das Midi-Modell durfte sich im Testlabor von AUDIO beweisen. Mit fabelhaften 95 Punkten kann das Preis-Leistungsverhältnis nur als “überragend” bezeichnet werden. “Hochattraktives Komplettangebot, laufruhig, klingt ausgewogen und dynamisch, wertiges Design”, lautet die Zusammenfassung im bekannten Hifi-Fachmagazin (Ausgabe 09/2016).

Und in der Fachzeitschrift LP (Ausgabe 6/2016) lautet das Fazit:
“So viel Plattenspieler zu diesem Preis: Acoustic Solid hat sich selbst schon das beste Geburtstagsgeschenk gemacht…..  Man sollte sich für den einmalig günstigen Preis eines der Komplettpakete auf jeden Fall jetzt sichern…”

VPI Scout-Serie

VPI Scout 1.1 – Preiswerter Einstieg in die VPI-Welt

VPI-Scout-3-1

VPI ist inzwischen lange genug auf dem Markt, um auch außerhalb des angelsächsischen Sprachraums ein Begriff zu sein – Plattenwaschmaschinen, Laufwerke und Tonarme, dazu noch ein bisschen Zubehör – mehr brauchte
der Firmengründer Harry Weisfeld noch nie in seinem Produktsortiment, um ein leistungsfähiges und erfolgreiches Einzelunternehmen weit ins dritte Lebensjahrzehnt zu führen.

VPI-Scout-3-2

Mit diesem Scout stellt VPI nun die neueste Version des Erfolgsmodells Scout vor. Zum unglaublich günstigen Preis kommt der neue mit der verbesserten Version des legendären Tonarms JMW 9T, dessen auswechselbare Tonarmrohre den Wechsel und die Justierung verschiedener Tonabnehmer erheblich erleichtern.

VPI-Logo

Das Chassis besteht aus 32 mm dickem, hochwertig strukturiertem, Vinyl bedecktem MDF, in das eine 2,3 mm Stahlplatte eingearbeitet ist.
Der 35 mm dicke Plattenteller ist aus 6061 Aluminium hergestellt. Der Plattenteller dreht sich auf einem Ölbadlager und sitzt auf einem konzentrischen Morsekegel, für eine starr montierte Kupplung an die Achse. Das Lager besteht aus einer PEEK-Scheibe und bearbeiteten Graphit-imprägnierten Messingbuchsen mit einem Thompson Engineering, 60 Rockwell gehärteten Schaft.
Der 500 RPM AC Synchronmotor ist in einem separaten Stahlgehäuse untergebracht und treibt den Plattenteller gleichmäßig und leise an.
Die mitgelieferte Delrin Plattenklemme beseitigt Verwerfungen.

Technische Daten:

  • Gleichlaufschwankungen: < 0,1%
  • Geschwindigkeitsgenauigkeit: < 0,03%
  • Rumble: 75db >
  • Zarge: Verbundzarge aus MDF und Stahl
  • Teller: Aluminium (Standard: 3,5 cm dick)
  • Antrieb: Motor in separatem Gehäuse
  • 9-Zoll-Tonarm JMW 9T mit Höheneinstellung und Antiskating
  • Abmessungen: 54,5 x 40 cm
  • Gewicht: 24,5 kg

Unverbindliche Preisempfehlung: 2.700,– Euro

Verfügbare Upgrades:

  • Prime Plattenteller
  • Peripherie Ringklemme – nur in Verbindung mit dem Prime Plattenteller
  • HR-X Edelstahl Plattenklemme ergänzt perfekt die Peripherie Klemme
  • JMW 3D Tonarm
  • Analog Drive System (ADS) für höchste Genauigkeit der Motordrehzahl und Feingeschwindigkeitsanpassungen

Schon der Plattenspieler VPI  Scout 1.1 wurde aufgrund exzellenter klanglicher Eigenschaften von der fairaudio-Redaktion mit dem fairaudio’s favourite award ausgezeichnet. Hier lesen Sie mehr darüber.
